一、产品构成与阀体结构

整阀组成：

手动防火阀由阀体框架、阀板组件、温度熔断释放装置、手动复位手柄及操作标识组成。整阀为法兰连接形式，串接于通风管道或排烟管道之中，作为管路中的防火分隔部件。

阀体框架：

阀体框架采用钢板折弯或焊接成型，截面形状与所连接管道截面形状对应，常见为矩形或圆形。框架两端设有连接法兰，法兰上开有螺栓孔，孔距及法兰尺寸按管道标准系列选定。框架外表面做防锈涂层处理，涂层类型按产品工艺文件执行。

阀板组件：

阀板为钢板制成的单片或多片对开式结构。阀板通过转轴安装于框架内部的轴承座或轴套上，转轴一端伸出阀体外部与手动操作机构连接。阀板在关闭状态下，板面与框架挡边接触。阀板边缘装设密封件，密封件材质为耐温材料。

二、手动操作与复位方式

手动关闭：

阀体外部设有手动操作手柄，手柄与阀板转轴通过销轴或方孔连接。操作人员通过手柄转动阀板至关闭位置。手柄在关闭和开启位置设有定位卡槽，阀板到位后手柄卡入卡槽内。

温度熔断自动关闭：

阀体内部装有温度熔断释放装置，熔断元件为易熔合金片。当管道内气流温度达到熔断元件的标称动作温度时，易熔合金片熔断，释放装置动作，阀板在复位弹簧或自重作用下自行转动至关闭位置。

手动复位：

熔断关闭后，需更换新的易熔合金片，扳动手柄将阀板重新开启至工作位置并卡入定位卡槽。复位操作需在管道内温度降至熔断温度以下后进行。手柄操作方向及复位步骤在阀体外部标识或说明标牌上标注。

三、温度等级与防火功能

动作温度分级：

易熔合金片的标称动作温度分为若干常用温度等级，各等级对应不同的应用场景和安装部位。具体温度数值依据消防设计规范对通风系统及排烟系统防火阀的要求选定，选型时由消防及暖通专业设计人员确定。

防火分隔作用：

阀板关闭后，将管道沿气流方向分隔为前后两段。阀板及密封件在一定时间内承受管道内的高温烟气，用于减缓火势和烟气通过管道向相邻防火分区蔓延。阀板关闭后需配合管道周围的防火封堵措施共同用于防火分隔。

四、安装方式与管道配合

管道连接：

防火阀两端法兰与通风管道或排烟管道法兰对接，中间放入密封垫后用螺栓紧固。安装方向参照阀体外壁标注的气流方向箭头，箭头指向应与管道气流方向相对应。

安装位置：

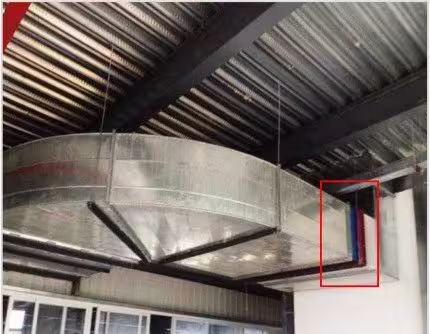

防火阀的安装位置在消防设计图纸中标注，通常设于防火分区隔墙两侧的管道穿墙处、楼板下穿管位置或排烟管道分支节点。安装时阀体可嵌入墙体预留洞内或紧贴墙体安装，阀体四周与墙体之间的缝隙用防火密封材料填实。

支撑与固定：

阀体口径较大或自身重量较大时，阀体两端管道应设置独立的管道支架或吊架。阀体本身不应承受管道传递的附加载荷。

五、出厂检验与包装运输

出厂检验：

每台手动防火阀出厂前经外观检查及动作测试。检验项目包括阀板手动启闭是否卡滞、熔断元件是否有损伤、手柄定位卡槽位置、阀板关闭后与框架挡边的接触状态、法兰螺栓孔位置是否与标准对应。检查结果记录于出厂检验档案。

外观检查：

检查阀体框架焊接处是否有焊瘤或焊穿，涂层是否有起皮或划伤，阀板密封件是否就位、有无脱落，手柄操作是否卡滞，熔断元件是否有损伤，气流方向标识是否可辨认。

包装方式：

整阀采用木箱或纸箱包装，阀板处于开启状态发运。包装箱内加支撑块固定，箱外标注产品型号、动作温度等级、气流方向标识及防雨防潮提示。

六、适用场景参考

通风空调系统防火分区：

安装于建筑物内通风空调系统的送风或回风管道中，作为穿越防火分区时的防火分隔部件。平时阀板常开，火灾时管道内温度达到熔断温度后阀板自行关闭。

排烟系统支管防火：

在排烟系统的支管接入主管的节点处安装，用于减少某一防火分区的烟火通过排烟管道窜入其他分区。各支管防火阀的温度等级根据排烟系统设计参数确定。

工业建筑排风管道：

在工业厂房、仓库等内部排风管道穿越防火墙或楼板的位置安装。阀板关闭后将管路截断，配合墙体防火封堵用于防火分隔。

维护与检查：

日常巡检时应查看手柄位置是否处于开启状态，熔断元件是否有腐蚀或机械损伤，阀板转动是否卡滞。定期进行手动关闭及复位操作测试，确认机构动作状态。若发现熔断元件老化或变形，应更换同规格动作温度的易熔合金片。
