管路气流的阻力节点——风量调节阀作用说明(1)
内容描述:
在通风与空调管路系统中,各支路阻力不同,气流自然流向阻力处于较低区间的一侧,末端获得的风量往往与设计条件存在偏差。风量调节阀作为系统阻力平衡的组件,用于改变支路的局部阻力。本文围绕风量调节阀,从功能定位、运行原理、与其他风阀的区别、选用思路及使用注意几个方面作说明。文中功能描述以产品实际状态为准,不涉及具体参数承诺。
一、风量调节阀的作用与原理
1.功能定位
风量调节阀属于日常通风或空调系统中的阻力调节组件。其安装位置通常位于风管的主管与支管交接处,或末端风口前的管段上。其功能对象是管道内的气流通道,用于改变支路的流通截面积,改变进入该支路的风量分配比例,不承担火灾时的通道隔断任务。
2.工作方式与原理
阀门内部设有阀片或阀芯。通过改变阀片与阀体之间的相对角度,流体通过的截面积发生变化,气流经过阀门时的局部阻力随之改变。开度处于较低区间时,局部阻力处于较高区间,流经该支路的风量处于较低区间。

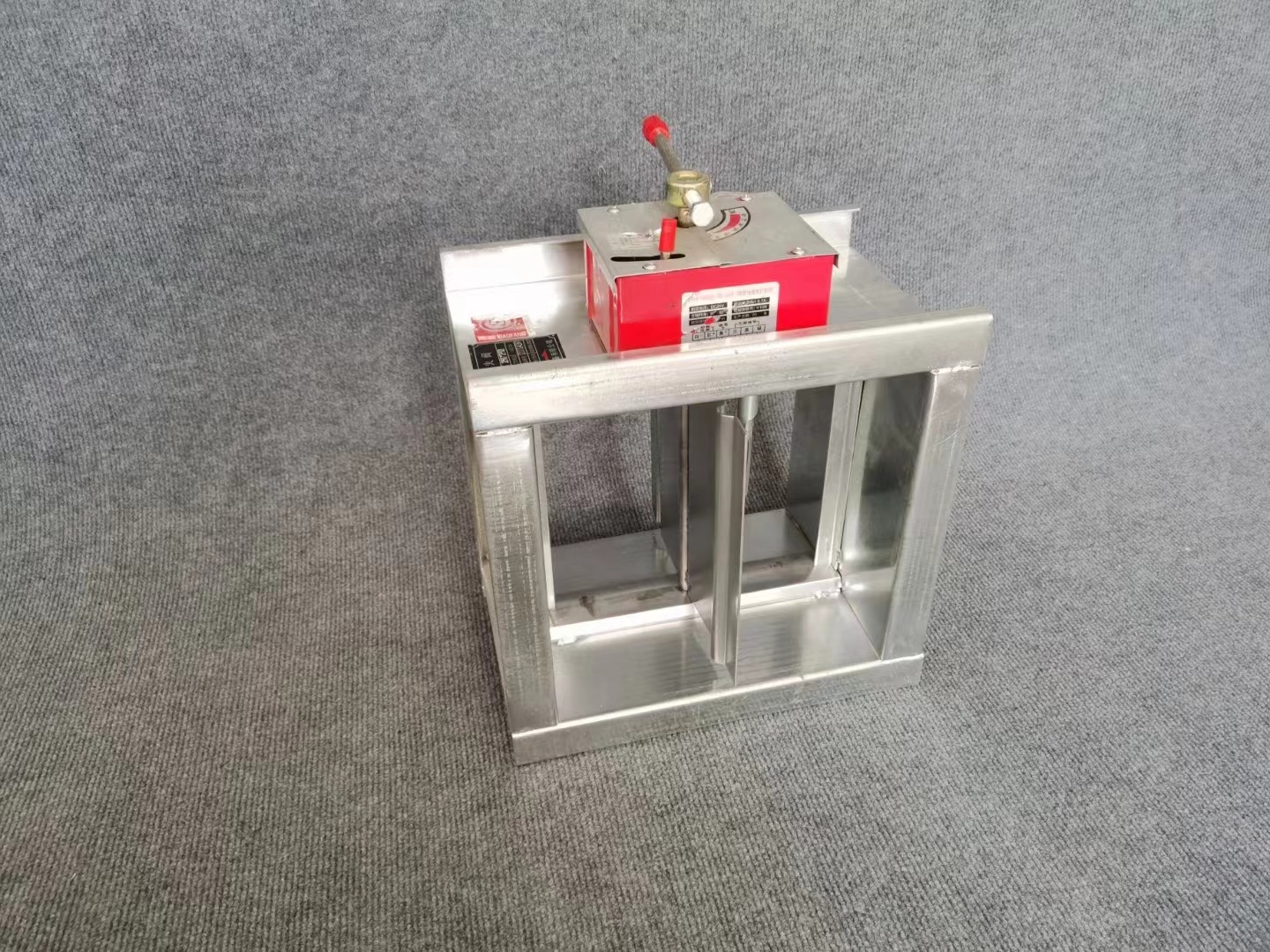

手动型风量调节阀通过人员操作手柄或手轮,锁定在某一个固定开度。电动型风量调节阀配有执行器,接收控制系统的信号,驱动阀片改变开度,开度反馈信号传输至控制中心。
3.调试状态
系统投入运行前,调试人员逐段操作阀门,改变系统阻力分布,末端风口的风量与设计条件接近。调试结束后,手动调节阀开度通常保持不变,作为固定阻力元件参与系统运行。
二、与相关风阀的区别对照
1.与防火阀的区别
功能对象不同:风量调节阀改变的是支路的流量分配;防火阀改变的是风管穿越防火分区处的通道通断状态。
动作触发不同:风量调节阀依靠人员操作或日常控制信号改变开度;防火阀依靠温度感应元件或消防联动信号触发关闭。
适用系统不同:风量调节阀用于日常通风空调系统;防火阀用于防排烟或防火隔断系统。两者在系统中不互相替代。
2.与定风量阀的区别
调节逻辑不同:风量调节阀开度改变后,通过该管段的风量随系统压力波动而发生变化;定风量阀内部设有压力平衡机构,在系统压力波动的条件下,自动改变内部截面积,输出风量与设定值的偏差处于较小范围。
应用条件不同:风量调节阀用于系统初调试阶段的阻力分配;定风量阀用于对风量稳定度有特定条件的支管。
-
